Крепление солнечных панелей на плоской крыше

1. Введение

2. Особенности монтажа солнечных панелей на плоской крыше

3. Типы креплений для плоской крыши (анкерные, балластные, каркасные системы)

4. Таблица: Сравнение типов креплений для плоской крыши

5. Рекомендации по выбору крепления в зависимости от типа крыши и климата

6. Пошаговый процесс установки солнечных панелей на плоской крыше

7. Заключение

Введение

Установка солнечных панелей на плоской крыше становится всё более популярным решением для жилых и коммерческих зданий: это позволяет эффективно использовать площадь крыши и направить солнечную энергию на снижение затрат и уменьшение углеродного следа. Однако монтаж на плоской крыше требует особого подхода: выбор системы креплений, учет нагрузок, ориентации и сохранности гидроизоляции — всё это влияет на долговечность и эффективность системы.

Если вы ищете «крепление солнечных панелей на плоской крыше», «система крепления солнечных панелей плоская крыша» или «монтаж солнечных панелей на плоской крыше», то эта статья поможет вам разобраться, какие нюансы нужно учитывать перед монтажом. Мы пройдём по типам креплений, их особенностям, шагам монтажа и типичным ошибкам — чтобы вы могли выбрать оптимальное решение для вашей плоской крыши и избежать проблем впоследствии.

Для владельцев зданий с плоской крышей, монтажников и всех, кто рассматривает установку солнечной электростанции на крыше — важно понимать, что крепёжная система на плоской крыше имеет свои особенности: баланс между анкерным креплением и балластом, необходимость учёта ветровых и снеговых нагрузок, сохранность кровельного покрытия и гидроизоляции. Например, системы, разработанные специально для плоских крыш, могут предусматривать угол наклона модулей до 20 ° и фиксировать конструкции без повреждения крыши.

Особенности монтажа солнечных панелей на плоской крыше

Отличия от монтажа на наклонной крыше: ориентация, угол наклона, ветровые нагрузки

При установке солнечных панелей на плоской крыше возникают специфические условия, которые отличаются от монтажей на скатной крыше.

• В случае скатной крыши ориентация и угол наклона уже заданы конструкцией крыши, и часто панели устанавливаются «по линии крыши». А вот на плоской крыше имеется более широкое поле для выбора ориентации и угла наклона модулей, что позволяет оптимизировать под солнце.

• Однако именно на плоской крыше важно обеспечить наклон модулей — панели, уложенные горизонтально, могут плохо очищаться от пыли/осадков и хуже работать с точки зрения энерго­выработки.

• Кроме того, ветровые нагрузки и снеговая нагрузка на плоской крыше могут действовать иначе — из-за конструкции крепления и отсутствия естественного стока осадков они требуют особого учёта при выборе крепления.

• Например: на плоской крыше может использоваться балластное крепление (без сверления кровли) — оно проще по монтажу, но добавляет вес и требует эксплуатации с учётом ветровых подрывов.

Какие конструкции крыш подходят (плоская крыша, с минимальным уклоном)

Не каждая крыша с ровной поверхностью автоматически подходит под монтаж солнечных панелей — важны следующие параметры:

• Под «плоской крышей» часто понимают крышу с очень малым уклоном (например, 0,25 :12 или подобный).



• Плоская крыша удобна тем, что не ограничена углом ската, и монтажники могут устанавливать панели под оптимальным углом для максимальной выработки.



• При этом крыша должна быть достаточно ровной и свободной от препятствий (жёсткие парапеты, вентиляционные выводы, выступы), чтобы не создать зону затенения или не нарушить дренаж.



Требования к конструкции крыши: несущая способность, гидроизоляция, безопасность

До монтажа нужно убедиться:

Несущая способность

• Конструкция крыши должна выдерживать дополнительную нагрузку от панелей, рамы и креплений — включая вес балласта, снеговую нагрузку, нагрузку ветровой подрывной силы.



• Инженерная проверка часто необходима: выясняется, выдержит ли перекрытие и кровля новые нагрузки.



Гидроизоляция

• Поскольку системы крепления могут потребовать сверления или установки балласта, важно не повредить мембрану или рулонное покрытие крыши, чтобы не допустить проникновения воды и повреждений.



• Установка без креплений-проникновения (балласт) может быть предпочтительной для сохранения гидроизоляции.



Безопасность и эксплуатационные аспекты

• Расположение панелей не должно блокировать дренажные пути крыши и должно учитывать вероятность накопления воды («водяные лужи») на плоской крыше.



• Установка должна предусматривать безопасный доступ для обслуживания панелей и самой крыши, чтобы избежать травм и повреждений.



• Выбор монтажной системы и креплений должен соответствовать региональным требованиям ветровой и снеговой нагрузки.

Типы креплений для плоской крыши (анкерные, балластные, каркасные системы)

Выбор правильного способа крепления солнечных панелей на плоской крыше напрямую влияет на эффективность и долговечность всей системы. Существует три основных типа монтажных конструкций: анкерные, балластные и каркасные.

🔩 Анкерные крепления

Анкерные системы предполагают жёсткое крепление панелей к конструкции крыши.

• Панели фиксируются через специальные опоры, которые анкерами крепятся к несущим элементам здания.



• Этот тип подходит для бетонных и металлических крыш, обеспечивая высокую устойчивость к ветровым нагрузкам.



• Однако требуется нарушение целостности гидроизоляции, что увеличивает риски протечек — поэтому монтаж должен выполняться профессионалами с герметизацией всех отверстий.



Преимущества: надёжность, устойчивость при сильном ветре, долговечность.
Недостатки: необходимость сверления крыши, повышенные требования к герметичности.

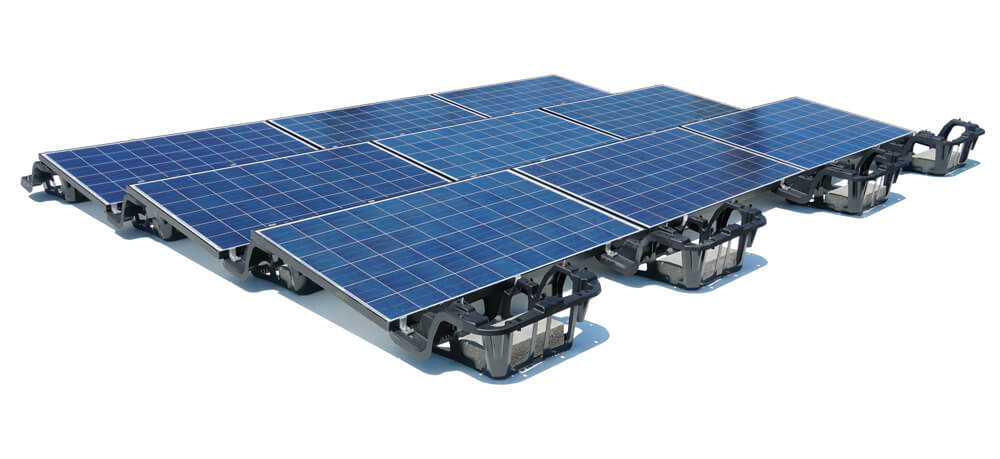

🧱 Балластные крепления

Балластная система — наиболее популярный вариант для плоских крыш.

• Панели устанавливаются на опоры с утяжелителями (бетонные блоки, стальные пластины), без сверления и повреждения кровли.



• Вся конструкция удерживается за счёт веса балласта, что делает монтаж быстрым и безопасным для гидроизоляции.



• Балластные крепления часто применяются на мембранных и рулонных крышах, где важно не нарушать покрытие.



Преимущества: отсутствие сверления, лёгкий демонтаж, безопасность для кровли.
Недостатки: повышенная нагрузка на перекрытия, чувствительность к сильному ветру (требуется точный расчёт массы балласта).

⚙️ Каркасные системы

Каркасные конструкции позволяют регулировать угол наклона панелей, что особенно важно для оптимальной ориентации относительно солнца.

• Такие крепления часто комбинируются с балластными или анкерными элементами.



• Каркас изготавливается из алюминия или оцинкованной стали, устойчив к коррозии и рассчитан на долгий срок службы.



Преимущества: возможность регулировки угла, оптимизация выработки электроэнергии, устойчивость конструкции.
Недостатки: более высокая стоимость и сложность монтажа.

Таблица: Сравнение типов креплений для плоской крыши

Рекомендации по выбору крепления в зависимости от типа крыши и климата

Выбор подходящей системы крепления для солнечных панелей зависит не только от конструкции крыши, но и от климатических условий региона. Неправильно подобранное крепление может привести к снижению эффективности или даже повреждению оборудования.

🏠 В зависимости от типа крыши

• Бетонная плоская крыша — оптимально использовать балластные или каркасно-балластные системы, которые не требуют сверления покрытия. Они обеспечивают устойчивость при умеренных ветровых нагрузках и не нарушают гидроизоляцию.



• Металлическая крыша (профнастил, фальцевая) — чаще применяются анкерные системы с герметизацией отверстий. Для фальцевого металла используют специальные зажимы без сверления.



• Эксплуатируемая кровля (с террасой, оборудованием) — рекомендуется каркасная система с регулируемым углом и минимальной площадью опоры, чтобы сохранить доступ к поверхности.



🌦 В зависимости от климатических условий

• Ветровые районы и побережье — предпочтительны анкерные крепления или комбинированные решения с дополнительным крепежом. Панели нужно устанавливать под меньшим углом, чтобы снизить парусность.



• Снеговые зоны и северные регионы — важен усиленный каркас и увеличенный угол наклона (30–40°) для лучшего схода снега. Материалы креплений должны быть устойчивы к коррозии.



• Жаркий и сухой климат — подойдут алюминиевые балластные системы с естественной вентиляцией между панелями и поверхностью крыши. Это помогает снизить температуру и увеличить КПД модулей.



💡 Практический совет

Перед установкой рекомендуется:

1. Провести инженерный анализ несущей способности крыши.



2. Уточнить местные нормы ветровой и снеговой нагрузки.



3. Подобрать сертифицированные крепления с антикоррозийной защитой.



Такие меры обеспечат надёжность, безопасность и долговечность солнечной электростанции.

Пошаговый процесс установки солнечных панелей на плоской крыше

1. Подготовка крыши
   Проверяется состояние покрытия, несущая способность и гидроизоляция. Поверхность очищается от мусора и пыли.



2. Разметка и установка опор
   По схеме раскладки отмечают места креплений. Устанавливаются балластные или анкерные основания с нужным углом наклона.



3. Монтаж каркаса и панелей
   На опоры монтируется алюминиевый каркас, после чего закрепляются солнечные модули. Угол наклона регулируется под оптимальный для региона.



4. Электрическое подключение
   Панели соединяются в одну цепь, подключаются к инвертору и контроллеру заряда. Все кабели укладываются в гофру для защиты от влаги.



5. Тестирование и запуск
   Проверяется работа системы, ток и напряжение. После этого СЭС готова к эксплуатации.

Заключение

Монтаж солнечных панелей на плоской крыше требует внимания к типу креплений, конструкции крыши и климатическим условиям. Правильный выбор анкерной, балластной или каркасной системы, учет угла наклона и ориентации панелей, а также соблюдение требований к гидроизоляции и несущей способности обеспечивают долговечность, безопасность и максимальную эффективность солнечной электростанции.

Следуя этим рекомендациям, владельцы зданий могут получить надежную и продуктивную СЭС, которая будет стабильно производить электроэнергию и снижать расходы на электричество.
