Коннекторы для солнечных панелей

1. Что такое коннекторы для солнечных панелей
2. Основные типы коннекторов для солнечных панелей
3. Сравнительная таблица
4. Преимущества MC4-коннекторов для солнечных панелей
5. Как правильно выбрать коннекторы для солнечных панелей
6. Установка и подключение коннекторов MC4
7. Частые ошибки при использовании коннекторов для солнечных панелей
8. Стоимость и популярные бренды коннекторов для солнечных панелей
9. Заключение





Современные солнечные электросистемы состоят из множества компонентов, которые необходимо правильно и безопасно соединять между собой. Для этого используются специальные коннекторы — разъёмы, обеспечивающие надёжное электрическое соединение между солнечными панелями, контроллерами заряда, инверторами и другими элементами системы.

Коннекторы играют ключевую роль в стабильной и безопасной работе солнечных установок. Некачественное или неплотное соединение может привести к потерям энергии, перегреву, короткому замыканию и даже возгоранию. Поэтому выбор правильного типа коннекторов и их грамотная установка — важная часть проектирования и монтажа солнечной системы.



Что такое коннекторы для солнечных панелей



Краткое определение:
Коннекторы для солнечных панелей — это специальные разъёмы, предназначенные для безопасного и герметичного соединения проводов и кабелей в фотоэлектрических (PV) системах. Они обеспечивают стабильную передачу электричества между элементами солнечной установки.

Где и как применяются:

Коннекторы используются для:

• соединения отдельных солнечных модулей между собой (последовательно или параллельно),
• подключения панелей к кабелям постоянного тока,
• подсоединения к контроллеру заряда или инвертору,
• интеграции в распределительные коробки и коммутационные панели.

Роль в передаче постоянного тока:

Коннекторы играют важную роль в передаче DC-напряжения (постоянного тока) от солнечных панелей к остальной части системы. Они должны выдерживать высокие токи, перепады температур и воздействие окружающей среды, при этом минимизируя потери энергии и исключая риски коротких замыканий. Надёжные соединения — залог долгосрочной и безопасной работы всей солнечной станции.



Основные типы коннекторов для солнечных панелей



Рассмотрим наиболее распространённые типы коннекторов, используемых в солнечных электросистемах:

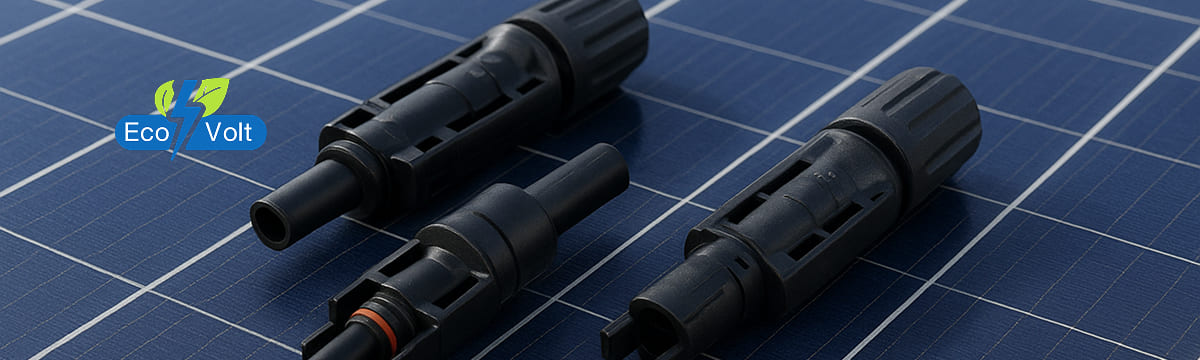

1. MC4 — современный стандарт

• Полное название: Multi-Contact 4 mm

• Особенности:

• Защита от пыли и влаги (IP67)

• Надёжная фиксация (специальный замок)

• Простая установка и демонтаж (с инструментом)

• Совместимость: большинство современных панелей и контроллеров

• Максимальный ток: 30 A

• Напряжение: до 1000 В (DC)

2. MC3 — устаревший тип

• Полное название: Multi-Contact 3 mm

• Особенности:

• Меньшая защита от влаги

• Нет замкового механизма

• Сложнее обеспечить безопасное соединение

• Совместимость: редко встречается, несовместим с MC4

• Применение: старые установки (до 2010 г.)

3. H4, Amphenol

• Производитель: Amphenol

• Особенности:

• Совместим с MC4

• Более высокая токовая нагрузка

• Усовершенствованная герметичность

• Преимущества: лёгкий монтаж, качественные материалы

4. Tyco Solarlok

• Производитель: TE Connectivity

• Особенности:

• Менее распространены

• Высокая степень защиты

• Используются в коммерческих и промышленных системах

• Совместимость: ограниченная, часто требует переходников

Сравнительная таблица

Вывод:
Для бытовых и мобильных солнечных систем наилучшим выбором остаются MC4 и совместимые с ними H4. Они обеспечивают универсальность, герметичность и безопасность. MC3 устарел и не рекомендован к использованию в новых проектах.



Преимущества MC4-коннекторов для солнечных панелей



MC4-коннекторы стали промышленным стандартом в солнечных электросистемах благодаря сочетанию безопасности, универсальности и долговечности. Вот их ключевые преимущества:

• Защита от влаги и пыли (степень IP67)
  Коннекторы герметичны, что делает их идеальными для использования на открытом воздухе в любых погодных условиях — от дождя до пыльных ветров.

• Защёлкивающийся механизм
  Специальная конструкция «защёлки» предотвращает случайное отключение и обеспечивает надёжное фиксированное соединение. Требуется инструмент для разъединения, что повышает безопасность.

• Простота монтажа и демонтажа
  Установка требует минимальных инструментов и времени. Подходит как для стационарных, так и для мобильных систем.

• Надёжность контакта и защита от перегрева
  Конструкция гарантирует стабильную передачу тока без потерь и нагрева в месте соединения. Это снижает риск коротких замыканий и повышает общую эффективность системы.

MC4-коннекторы — это оптимальный выбор для современных солнечных систем благодаря своей универсальности, безопасности и удобству в эксплуатации.



Как правильно выбрать коннекторы для солнечных панелей



Выбор правильных коннекторов — это залог надёжной и безопасной работы всей солнечной системы. При покупке стоит учитывать следующие ключевые параметры:

• Подходящие калибры проводов
  Убедитесь, что коннекторы совместимы с сечением кабеля, который вы используете:
  – 2.5 мм² — подходит для маломощных систем
  – 4 мм² — наиболее распространённый вариант
  – 6 мм² — для более мощных и протяжённых соединений
  Правильное соответствие обеспечивает низкое сопротивление и минимальные потери энергии.

• Материалы корпуса и контактов
  – Корпус должен быть из термостойкого и УФ-устойчивого пластика, чтобы не разрушаться под солнечными лучами.
  – Контакты из лужёной меди или других антикоррозийных металлов повышают долговечность и надёжность соединений даже в агрессивной среде.

• Номинальные параметры
  Проверьте рабочие характеристики:
  – Напряжение: обычно до 1000 В DC или выше
  – Ток: зависит от системы, часто 15–30 А
  – Температурный диапазон: от -40 °C до +85 °C и выше
  Эти значения должны соответствовать условиям эксплуатации вашей системы.

Совет:
Покупайте коннекторы только у проверенных производителей и обязательно проверяйте наличие соответствующих сертификатов качества (например, TÜV). Это гарантирует безопасность и длительный срок службы вашей солнечной электросети.



Установка и подключение коннекторов MC4



Правильная установка коннекторов — важный шаг для надёжной и безопасной работы солнечной электросистемы. Ниже — перечень инструментов, пошаговая инструкция и практические советы.

Необходимые инструменты:

• Кримпер (обжимной инструмент) — для надёжного закрепления контактов в коннекторе.

• Инструмент для зачистки проводов — удаляет изоляцию без повреждения жил.

• Мультиметр — для проверки целостности соединения и правильной полярности.

• (По желанию) Специальный ключ для сборки/разборки MC4 — упрощает процесс.

Пошаговая инструкция по установке MC4-коннектора:

1. Зачистите кабель
   Удалите около 7–9 мм изоляции с конца кабеля, не повреждая медные жилы.

2. Установите контакт
   Вставьте зачищенный конец провода в металлический контакт коннектора (мужской или женский). Убедитесь, что жилы плотно входят внутрь.

3. Обожмите контакт
   Используйте кримпер, чтобы надёжно зафиксировать провод в контакте. Проверьте прочность соединения вручную.

4. Соберите корпус коннектора
   Вставьте контакт в пластиковый корпус до щелчка. Убедитесь, что он защёлкнулся и не вылетает.
   Закрутите заднюю гайку корпуса.

5. Проверьте полярность
   Используя мультиметр, удостоверьтесь, что "+" и "−" не перепутаны при подключении к другим компонентам системы.

Советы по безопасной сборке:

• Не работайте с солнечными панелями под прямыми солнечными лучами — даже малое напряжение может быть опасным. Лучше использовать затемнение или временно отключить цепь.

• Всегда проверяйте затяжку и фиксацию всех элементов.

• Защищайте соединения от влаги, особенно если установка проходит на открытом воздухе.

• Используйте только оригинальные или сертифицированные компоненты, чтобы избежать перегрева и выхода из строя.

Точная установка MC4-коннектора требует минимального набора инструментов и аккуратности. После сборки не забудьте провести тест мультиметром — это поможет выявить возможные ошибки до подключения к системе.



Частые ошибки при использовании коннекторов для солнечных панелей



Даже качественные компоненты могут выйти из строя или привести к потере эффективности, если допущены ошибки при монтаже или эксплуатации. Ниже приведены наиболее распространённые проблемы:

⚠️ 1. Неправильная обжимка жил

• Использование неподходящего инструмента (например, пассатижей вместо кримпера).

• Слишком слабая или чрезмерная обжимка — это снижает надёжность контакта.

• Неудалённая изоляция в месте обжимки может мешать электрическому соединению.
  Результат: перегрев, искрение, повышенное сопротивление.

⚠️ 2. Использование несовместимых моделей

• Попытка соединить, например, MC4 с MC3 или другими нестандартными типами.

• Комбинация оригинальных и неоригинальных компонентов разных производителей.
  Результат: плохой контакт, неплотное соединение, возможные короткие замыкания.

⚠️ 3. Отсутствие герметичности

• Неправильная сборка корпуса, неплотно закрученная задняя крышка.

• Отсутствие уплотнительных колец или их повреждение.
  Результат: попадание влаги, коррозия контактов, короткое замыкание.

⚠️ 4. Подключение под нагрузкой

• Соединение или разъединение коннекторов при работающей солнечной панели.

• Прямое подключение к работающему контроллеру или аккумулятору.
  Результат: искрение, ожоги, повреждение оборудования, риск возгорания.

Перед монтажом или заменой обязательно отключайте цепь, работайте в безопасных условиях и используйте только подходящие инструменты. Это продлит срок службы системы и снизит риски.



Стоимость и популярные бренды коннекторов для солнечных панелей



Примеры цен на комплекты MC4

• Базовый комплект MC4 (пара коннекторов) — от 150 до 350 грн за пару (цены варьируются в зависимости от качества и продавца).

• Комплект с инструментом для обжима — от 800 до 1500 грн.

• Пакеты на большие объёмы (коробки по 50–100 комплектов) — скидки при оптовых закупках.

Обзор популярных производителей

• Staubli (Multi-Contact) — швейцарский лидер, первооткрыватель стандарта MC4, высокая надёжность и качество, используется в профессиональных и промышленных системах.

• Amphenol — международный бренд с широкой линейкой коннекторов для солнечных систем, отличающихся прочностью и защитой от погодных условий.

• Trina — известный производитель солнечных панелей и аксессуаров, предлагает надежные коннекторы с хорошим соотношением цена/качество.

• KBE — отечественный бренд с конкурентоспособной продукцией, часто выбираемый для бюджетных и средних проектов.

Как отличить оригинал от подделки

• Упаковка и маркировка: оригинальная продукция всегда имеет фирменную упаковку с логотипом, серийным номером и сертификатами качества.

• Вес и материал: оригинальные коннекторы изготавливаются из качественного пластика и меди, подделки могут быть легче и хрупче.

• Качество сборки: ровные и плотные детали, аккуратные уплотнительные кольца, плавный ход защёлок.

• Цена: слишком низкая цена часто сигнализирует о подделке или продуктах низкого качества.

• Покупка у официальных дилеров: надежный способ получить оригинал с гарантией.



Заключение



Почему не стоит экономить на коннекторах

Коннекторы — это важнейшие элементы солнечной электросистемы, обеспечивающие надёжное и безопасное соединение между панелями, контроллерами и инверторами. Экономия на коннекторах может привести к плохому контакту, перегреву, а в худших случаях — к возгоранию или поломке оборудования.

Влияние качества соединений на долговечность и безопасность СЭС

Высококачественные коннекторы гарантируют стабильную передачу тока без потерь и искрения, обеспечивают защиту от влаги, пыли и ультрафиолета, что значительно увеличивает срок службы всей системы и снижает риск аварий.

Рекомендации по выбору и обслуживанию

• Выбирайте коннекторы известных брендов с проверенной репутацией.

• Обращайте внимание на соответствие параметров (напряжение, ток, калибр проводов).

• Устанавливайте и обслуживайте соединения согласно инструкциям с использованием правильных инструментов.

• Периодически проверяйте состояние коннекторов и, при необходимости, заменяйте повреждённые элементы.

Качественные коннекторы — залог эффективной, безопасной и долгосрочной работы вашей солнечной электросистемы.
